Typ DKZ 110 - APS - Warex in DEUTSCHLAND

Marke: Warex

Land: Deutschland

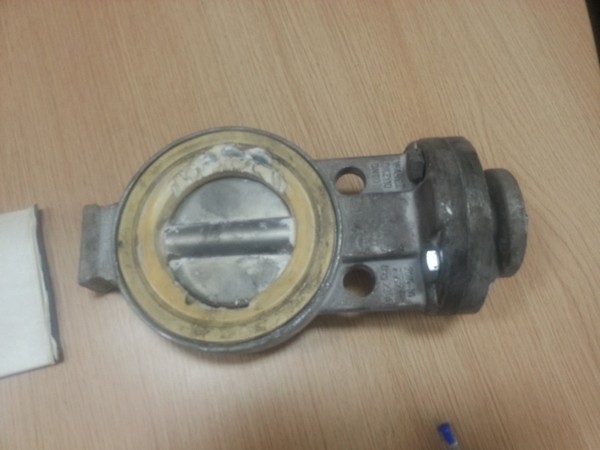

Beschreibung : Absperrklappe

Technische Spezifikation : für Medium : Schüttgut / Luft Eigenschaft : rieselfähig, chemisch neutral, nicht zum Anbacken neigend Betr.-Druck : 1 mbar absolut Ausl.-Druck : < 0,5 bar (Ps) Ausl.-Temp. : 0° C - max. 210° C (Ts) Umg.-Temp. : 0° C - +50 ° C (Ta) Ex-Schutz : nicht gefordert Konformitätsbewertung der Absperrklappen gemäß DGRL/Modul A1 - nach Diagramm-Nr. 7 unterliegen die Armaturen nicht der Richtlinie Absperrklappe, Typ DKZ 110 < APS > zum Einklemmen zwischen Flansche nach DIN 2501, PN 10 Gehäuse aus Silumin Dichtmanschette aus Silikon grau im Gehäuse auswechselbar - Kennzeichnung der Dichmanschette: Auftragsnummer ========================================== pneumatisch gegen die Klappenscheibe spannbar < APS >, Klappenscheibe aus Edelstahl 1.4408 Wellen aus Edelstahl 1.4057 Wellenabdichtung mittels Viton-O-Ringe mit aufgeb. Zwischenlaterne, 150 mm, zwecks Wärmeableitung + Flachdichtung aus Isoplan 750, 2 mm stark Prüfdruck: Auslegungsdruck x 1,1 bar auf Dichtheit 5145.APS DN 150 Baulänge: 56 mm AT60 mit aufgebautem pneum. Drehantrieb Typ: AT 60. DR - doppeltwirkend - erforderl. Steuerdruck: 6 bar 627mit aufgeb. Doppelinitiator Fabr. P + F Typ: NBN3-F25F-E8-V1, 10-30 V DC im Rundgehäuse Dreidraht-Ausführung, PNP-Schließer eingebaut im Vestamid/PRB-Gehäuse Durchm. Ý 80 x 50 ohne V1-Gerätestecker 444v el./pneum. Steuerung für APS-Klappen Typ: DKZ 110 / 103 < APS > ** SPS erforderlich ** ( Achtung ! Magnetventile müssen mit 2 getrennten Signalen von einer SPS angesteuert werden ! ) zum Oeffnen und Schließen von Absperrklappen der Baureihe: DKZ 110 / 103 < APS > bestehend aus : 2 Stck. 3/2-5/2-Wege-Magnetventil, Fabr.: Herion Typ: 2623077.3037 , 24 V DC 1 Stck. Druckregelventil incl. Manometer 0-10 bar incl. Halteblech und Verschraubungen Ausführung gem. Steuerplan Nr. 0003644 - Entlüftung der Dichtmanschette mittels bauseits vorhandenem Vakuumsystem - - Verrohrung der Leitung vom Ventil zur Dichtmanschette in Edelstahl

Zustand: Neu (Unbenutzt)
